Bahan Terapan

Bahan untuk cincin dan elemen bergulir

Secara umum, elemen bergulir bantalan meja putar terbuat dari baja bantalan karbon krom yang diperkeras. Kelas terbuat dari baja GCr15 atau GCr15SiMn; cincin bantalan meja putar terbuat dari baja yang diperkeras permukaan. Ketika pengguna tidak memiliki persyaratan khusus, baja 50 juta umumnya digunakan. Kondisi penggunaan khusus pilih merek lain dari baja yang dikeraskan permukaan, seperti 42CrMo, 5CrMnMo dan sebagainya.

Bahan untuk kandang

Retainer untuk bantalan meja putar memiliki bentuk struktural seperti tipe blok integral, tersegmentasi, dan mengisolasi. Kandang integral dan tersegmentasi terbuat dari baja paduan aluminium # 20 atau ZL102. Jenis blok isolasi terbuat dari resin poliamida 1010, paduan aluminium ZL102, dll.

Bahan untuk menyegel cincin

Bahan dari cincin segel bantalan putar terbuat dari karet tahan minyak atau karet nitril.

Kode status persediaan bahan ferrule dan blanko sesuai dengan tabel. "T" pada tabel menunjukkan bahwa ferrule blank dipasok dalam keadaan quenched dan tempered, dan "Z" menunjukkan bahwa ferrule blank dipasok dalam keadaan normal.

Diameter lingkaran tengah badan bergulir adalah 3150mm, diameter bola 75mm, modulus gigi m = 20mm, bahan cincin adalah 50Mn, dan bola kontak empat titik bergigi internal yang diproduksi oleh bahan kosong dinormalisasi.

Bahan bantalan meja putar

Secara umum, 50Mn digunakan untuk ring bantalan meja putar, tetapi 42CrMo kadang-kadang digunakan untuk memenuhi kebutuhan host dalam aplikasi khusus. Elemen bergulir umumnya dipilih dari GCr15SiMn. Jenis-jenis retainer meliputi tipe struktural yang berbeda seperti tipe integral, tipe segmented, dan tipe blok isolasi. Retainer integral atau tersegmentasi terbuat dari baja paduan aluminium 20 # atau ZL102. Retainer blok spacer terbuat dari resin poliamida 1010, paduan aluminium cor ZL102 atau QA110-3-1,5 aluminium perunggu. Bahan cincin penyegelan: karet tahan minyak, karet yang mengandung fluor, karet nitril tahan minyak.

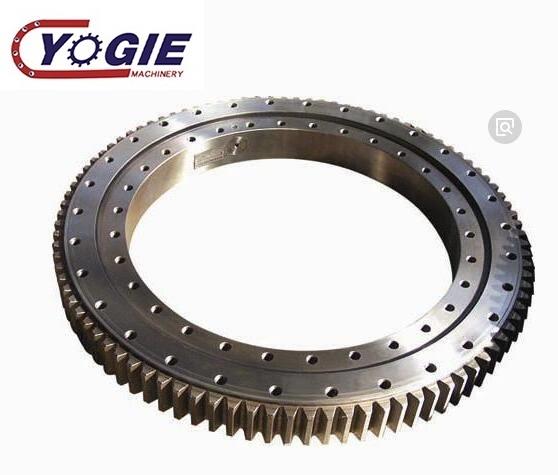

Struktur bantalan meja putar umumnya digunakan dalam baris tunggal, baris ganda empat titik kontak bola bantalan meja putar, baris ganda kontak sudut dorong bola bantalan meja putar, lintas silinder dan bantalan rol putar meja putar, tiga baris silinder bantalan meja putar, bola berbeda bentuk struktural seperti bantalan meja putar hybrid kolom. Berbagai jenis bantalan yang disebutkan di atas dibagi menjadi beberapa jenis, seperti jenis tanpa gigi, jenis gigi eksternal, dan jenis gigi internal, sesuai dengan apakah mereka memiliki gigi dan gigi.

Pelumasan bantalan

Sebagian besar bantalan meja putar bekerja di bawah beban berat dan kondisi kecepatan rendah. Secara umum, pelumasan yang diisi oli digunakan untuk melumasi bantalan untuk mencapai hasil yang sangat memuaskan. Pelumas umum termasuk pelumas berbasis kalsium dan pelumasan berbasis litium. Pelumas, pelumas berbasis aluminium, dan pelumas suhu tinggi, dll., Pengguna dapat memilih pelumas yang paling cocok sesuai dengan situasi spesifik.

Sealing bantalan

Segel bantalan meja putar untuk mencegah bocornya gemuk yang penuh di satu sisi, dan untuk mencegah debu, kotoran, dan air dari luar memasuki bantalan dan memengaruhi operasi normalnya. Karena bantalan meja putar sebagian besar bekerja di bawah beban berat dan kecepatan rendah, tipe seal bantalan mengadopsi dua struktur cincin seal karet dan seal labirin. Struktur yang disegel karet itu sendiri banyak digunakan karena memiliki keunggulan struktur sederhana, tapak kecil, dan kinerja penyegelan yang andal. Namun, kekurangannya adalah bahwa bibir segel karet mudah untuk menua lebih awal dan kehilangan sealabilitasnya pada suhu tinggi, sehingga pada suhu tinggi. Segel labirin harus digunakan untuk bantalan meja putar yang bekerja di bawah kondisi kerja.

Bantalan kombinasi turntable roller tiga baris (bantalan slewing)

Bantalan slewing roller tiga baris memiliki tiga ring seat terpisah satu sama lain di sisi atas dan bawah, sehingga beban setiap baris roller dapat ditentukan secara akurat, dan dapat memikul berbagai beban pada saat yang bersamaan. Ini adalah daya dukung empat produk. Jenis terbesar, dengan dimensi poros dan radial yang besar, dan struktur yang kuat, terutama cocok untuk alat berat yang membutuhkan diameter lebih besar, seperti excavator roda bucket, crane beroda, crane laut, ayunan ladle, dan crane truk tonase besar. di.

Bantalan turntable kontak bola sudut ganda baris (bantalan slewing)

Bantalan slewing bola voli ganda memiliki tiga balapan, dan arena pacuan kuda harus dirancang khusus. Bantalan slewing bola voli ganda memiliki dimensi aksial dan radial yang relatif besar dan struktur yang kokoh, dan sangat cocok untuk mesin bongkar muat seperti menara crane dan crane truk yang membutuhkan diameter sedang atau lebih besar.

Bantalan meja putar rol baris tunggal (bantalan slewing)

Bantalan slewing rol silang baris tunggal, terdiri dari dua ras, struktur kompak, ringan, akurasi manufaktur tinggi, celah perakitan kecil, persyaratan akurasi pemasangan tinggi, rol disusun dalam pengaturan lintas 1: 1, dan dapat mendukung Gaya aksial, radial besar kekuatan dan momen kritis. Ini banyak digunakan dalam mengangkat dan transportasi, mesin teknik dan produk militer.

Baris tunggal empat titik kontak bola turntable bearing (slewing bearing)

Bantalan kontak slewing empat titik baris tunggal bantalan kontak terdiri dari dua balapan. Ini memiliki struktur yang kompak dan ringan. Bola baja menghubungi jalur busur di empat titik. Ini secara bersamaan dapat menanggung gaya aksial, kekuatan radial dan momen kritis.

bagan arus produksi

Bahan baku → penempaan → balik → inspeksi → perlakuan panas → grinding → inspeksi → pendinginan dan tempering → fine grinding → fine grinding → inspeksi → perakitan → inspeksi kemasan → pengepakan   → transportasi → pelanggan.

Bahan bantalan meja putar: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Akurasi slewing bantalan meja putar: P0, P6, P5, P4, P2 akurasi dari rendah ke tinggi, harga juga akan dari rendah ke tinggi.
