Deskripsi Produk
Rak roda gigi melengkung adalah rak dengan profil busur, dan giginya tersebar pada suatu bagian busur. Ini dapat dianggap sebagai rak linier yang ditekuk menjadi busur mengelilingi pusat lingkaran. Berbeda dengan konversi gerak linier dan gerak rotasi pada transmisi rak biasa, Rak roda gigi melengkung biasanya digunakan untuk mencapai transmisi gerak atau tindakan mekanis tertentu yang terkait dengan lintasan busur, dan sering digunakan pada beberapa perangkat mekanis yang memerlukan metode gerak khusus, seperti mekanisme pengangkutan busur dari beberapa jalur produksi otomatis, perangkat pengindeksan tertentu, dll.
Detail Produk
pemrosesan permesinan
Pemrosesan penggilingan

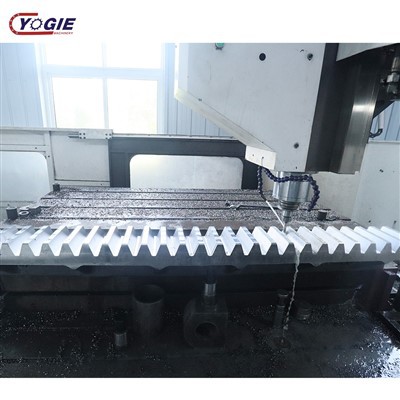

Pertama, sesuai dengan desain ukuran dan bentuk rak roda gigi Melengkung, gunakan mesin penggilingan CNC atau mesin penggilingan biasa untuk penggilingan kasar untuk menghilangkan sebagian besar material berlebih dan membentuk profil busur kasar dan bentuk gigi.
Kemudian dilakukan penggilingan halus untuk meningkatkan akurasi dan kualitas permukaan bentuk gigi, serta untuk memastikan bahwa parameter seperti jarak gigi dan sudut gigi memenuhi persyaratan desain. Dalam proses penggilingan halus, diperlukan-alat berpresisi tinggi dan teknologi pemrosesan canggih untuk memastikan keakuratan pemrosesan rak.
Perawatan panas
Rak roda gigi Melengkung yang telah diproses diberi perlakuan panas untuk meningkatkan kekerasan, kekuatan, dan ketahanan ausnya. Metode perlakuan panas yang umum meliputi pendinginan dan temper.
Quenching dapat membuat permukaan gigi rak memperoleh kekerasan dan kekuatan yang lebih tinggi, meningkatkan kapasitas-mendukung beban dan ketahanan aus; tempering dapat menghilangkan tegangan internal yang ditimbulkan selama proses pendinginan, meningkatkan ketangguhan rak, dan mencegah cacat seperti retak.
Menggiling
Untuk lebih meningkatkan akurasi dan kualitas permukaan rak roda gigi Curved, biasanya diperlukan penggilingan. Penggilingan dapat mengolah permukaan gigi secara halus, mengurangi kekasaran permukaan gigi, serta meningkatkan akurasi dan stabilitas dimensi bentuk gigi.
Mesin gerinda roda gigi khusus digunakan untuk menggiling rak. Sesuai dengan kebutuhan material dan presisi rak, roda gerinda dan parameter proses penggilingan yang sesuai dipilih untuk mencapai efek pemrosesan yang ideal.
Pemilihan bahan
Baja karbon sedang
Seperti baja 45, dll., memiliki sifat mekanik komprehensif yang baik. Setelah perlakuan panas yang tepat, ia dapat memperoleh kekuatan dan kekerasan yang lebih tinggi, serta memiliki ketangguhan tertentu. Cocok untuk beberapa rak roda gigi Curved yang tidak memiliki persyaratan tinggi dalam hal kapasitas menahan beban dan ketahanan aus. Keuntungannya adalah harga yang relatif rendah dan kinerja pemrosesan yang baik, serta berbagai proses perlakuan panas dapat digunakan untuk memenuhi kebutuhan penggunaan yang berbeda. Kerugiannya adalah pada kondisi kerja-berkekuatan tinggi dan-tahan aus-tinggi, kinerjanya mungkin tidak sebaik baja paduan.
Baja struktural paduan
Yang umum digunakan adalah 20CrMnTi, 40Cr, dll. Baja jenis ini memiliki kekuatan, ketangguhan, dan ketahanan aus yang tinggi. Setelah perlakuan panas, dapat diperoleh sifat mekanik komprehensif yang baik. Sangat cocok untuk rak roda gigi melengkung yang memikul beban besar dan memerlukan ketahanan aus dan ketahanan lelah yang tinggi. 20CrMnTi memiliki kinerja karburasi yang baik, kekerasan permukaan yang tinggi setelah karburasi, ketangguhan inti yang baik, dan dapat memenuhi persyaratan ketahanan aus permukaan gigi rak dan ketahanan benturan pada akar gigi dengan baik. 40Cr memiliki kemampuan pengerasan yang tinggi dan sifat mekanik komprehensif yang baik setelah pendinginan dan temper. Kerugian dari baja struktural paduan adalah harganya yang mahal dan relatif sulit untuk diproses.
Baja tahan karat
Di beberapa lingkungan dengan persyaratan ketahanan terhadap korosi, seperti pengolahan makanan, obat-obatan, industri kimia, dan industri lainnya, perlu menggunakan rak-berbentuk busur yang terbuat dari baja tahan karat. Bahan baja tahan karat yang umum mencakup baja tahan karat 304, 316, dll.. 304 baja tahan karat memiliki ketahanan korosi dan ketahanan oksidasi yang baik, serta dapat mempertahankan kinerja yang baik di lingkungan basa-asam umum dan lingkungan lembab. 316 baja tahan karat memiliki ketahanan korosi yang lebih baik, terutama toleransi yang kuat terhadap ion klorida, dan cocok untuk beberapa lingkungan korosif yang lebih keras. Rak baja tahan karat mahal dan sulit untuk diproses, namun ketahanan korosinya yang baik dapat menjamin masa pakai dan keandalan rak di lingkungan kerja khusus.
Aplikasi
Meja Putar dan Mekanisme Pengindeksan
Aplikasi: Meja putar CNC besar (misalnya, meja kerja mesin pemesinan flensa turbin angin, yang memerlukan rotasi terus menerus 360 derajat) dan pelat pengindeksan (misalnya, pengindeksan benda kerja pada mesin pemesinan roda gigi, memungkinkan pemosisian sudut yang tepat).
Mekanisme Putar Mesin Teknik
Aplikasi: "Mekanisme rotasi bodi bagian atas" (menggerakkan kabin dan bucket di sekitar sasis) ekskavator dan loader, dan "penggerak menara slewing" pada tower crane.
Peralatan Panggung dan Hiburan
Aplikasi: "Penggerak platform berputar" untuk panggung besar (seperti panggung teater melingkar, mencapai rotasi tersinkronisasi beberapa zona), dan "penggerak menara slewing" untuk wahana hiburan. Penggerak Troli Jalur Busur (seperti penggerak busur di bagian kerekan roller coaster).
Kapal Khusus dan Peralatan Kelautan
Aplikasi: Mekanisme putaran derek di dek kapal (memutar boom di sekitar lambung kapal), dan mekanisme kompensasi gelombang di anjungan lepas pantai (menyatukan rak busur dengan roda gigi untuk mengimbangi gerakan busur yang disebabkan oleh gelombang).
Pertanyaan Umum
T: Apakah Anda pedagang atau pabrik?
T: Layanan apa yang dapat Anda berikan?
T: Apakah pemeriksaan las dan pemeriksaan ketebalan cat akan dilakukan?
J: Ya. Kami juga mendukung pengujian-pihak ketiga.
T: Apakah Anda mendukung inspeksi pabrik?
J: Kapan saja
