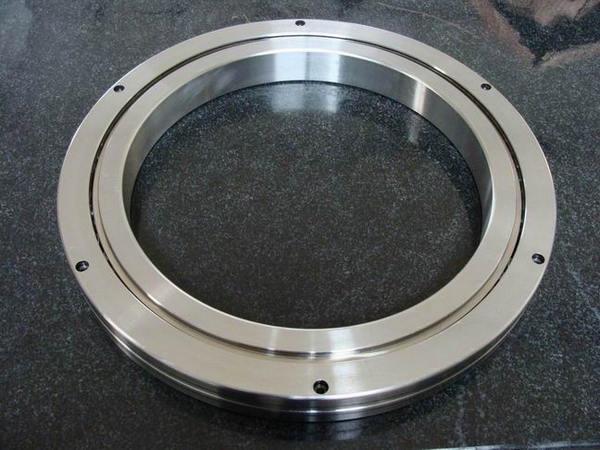

Bantalan rol silang
Bantalan rol silang adalah jenis bantalan khusus dengan pemisahan cincin bagian dalam dan rotasi cincin bagian luar. Karena cincin bagian dalam atau cincin luar yang dibagi dipasang pada kerah roller silang setelah dimasukkan ke dalam roller dan spacer, untuk mencegah pemisahan satu sama lain, operasi ini sederhana ketika kerah roller silang dipasang. Karena rol diatur dalam pengaturan silang, hanya satu set kerah roller silang yang dapat menahan beban di semua arah, dan kekakuan meningkat 3 hingga 4 kali dibandingkan dengan model konvensional. Pada saat yang sama, karena cincin bagian dalam atau cincin bagian luar dari bantalan rol silang memiliki struktur dua bagian, jarak bebas bantalan dapat disesuaikan, dan bahkan jika preload diterapkan, gerakan rotasi presisi tinggi dapat diperoleh. Selain itu, karena struktur khusus ini, umumnya digunakan sebagai bantalan bersama pada robot industri.
pengantar
Rol mereka diatur pada sudut kanan satu sama lain pada interval antara roda dalam dan luar. Mereka dapat menahan beban dari semua arah (seperti beban aksial, dorong atau momentum). Karena roller berada dalam kontak linier dengan permukaan track, bantalan cenderung mengalami deformasi elastis oleh beban. Jenis bantalan ini banyak digunakan pada robot industri, mesin kerja dan fasilitas medis, di mana kekakuan tinggi, keketatan dan kecepatan tinggi diperlukan untuk memastikan akurasi.
Pada bantalan cross-roller, karena roller silindris disejajarkan secara vertikal satu sama lain oleh spacer, satu bantalan roller silang dapat menahan beban ke segala arah seperti beban radial, beban aksial, dan beban momen. Ukuran cincin dalam dan luar diminimalkan, dan jenis yang sangat tipis adalah ukuran kecil dekat dengan batas dan memiliki kekakuan tinggi, sehingga sangat cocok untuk bagian bersama atau bagian yang berputar dari robot industri, meja putar dari pusat permesinan, Penggunaan seperti robot yang berputar, meja putar presisi, peralatan medis, pengukur, peralatan manufaktur IC, dll.
Gunakan karakteristik
Bantalan cross-roller, karena cincin bagian dalam atau luar yang terbagi, dipasang pada roller dan spacer setelah roller dan spacer dipasang untuk mencegah pemisahan satu sama lain, jadi ketika memasang kerah roller silang sederhana. Karena rol diatur dalam pengaturan silang, hanya satu set kerah roller silang yang dapat menahan beban di semua arah, dan kekakuan meningkat 3 hingga 4 kali dibandingkan dengan model konvensional. Pada saat yang sama, karena cincin bagian dalam atau cincin bagian luar dari bantalan rol silang memiliki struktur dua bagian, jarak bebas bantalan dapat disesuaikan, dan bahkan jika preload diterapkan, gerakan rotasi presisi tinggi dapat diperoleh.
1, dengan akurasi rotasi yang sangat baik
Struktur internal bantalan rol silang diatur pada 90 ° tegak lurus satu sama lain oleh rol, dan spacer atau spacer diatur di antara rol untuk mencegah rol miring di antara rol. Selain itu, fenomena kontak atau fenomena penguncian roller tidak terjadi; pada saat yang sama, karena cincin dalam dan luar dibagi struktur, celah dapat disesuaikan, dan bahkan jika preload diterapkan, gerakan putar presisi tinggi dapat diperoleh.
2, operasi disederhanakan
Cincin luar atau cincin dalam yang terbagi menjadi dua bagian dipasang bersamaan setelah roller dan retainer dimuat, sehingga operasi ini sangat mudah untuk dipasang.
3. Menahan beban aksial dan radial yang besar
Karena rol disejajarkan secara vertikal satu sama lain oleh spacer pada permukaan alur alur berbentuk V 90 °.
4, sangat menghemat ruang instalasi
Ukuran cincin dalam dan luar dari bantalan rol silang adalah miniatur seminimal mungkin. Secara khusus, struktur ultra-tipis adalah ukuran kecil dekat dengan batas dan memiliki kekakuan tinggi, sehingga sangat cocok untuk rotasi bagian sambungan atau bagian rotasi dari robot industri dan pusat permesinan. Berbagai macam aplikasi seperti meja kerja, bagian berputar robot, meja putar presisi, instrumen medis, alat ukur, dan peralatan pembuatan IC.
5. Kemampuan kecepatan tinggi
6. Mengurangi panjang poros dan biaya pemesinan, ekspansi termal mengarah pada variasi geometri yang terbatas
7. Pemisah nilon, momen inersia rendah, torsi awal yang rendah, mudah mengontrol pembagian sudut
8. Optimalkan gaya pra-pengetatan, kekakuan tinggi, dan roller penuntun memiliki presisi berjalan tinggi.
9. Baja karburisasi memberikan ketahanan benturan yang sangat baik dan ketahanan abrasi permukaan
10. Sederhana tetapi sepenuhnya dilumasi
Klasifikasi dan seri model bantalan rol silindris domestik
Jenis RB (tipe split ring luar)
Model seri RB adalah tipe dasar dari bantalan rol silindris silang. Ukuran cincin dalam dan luar miniatur minimum. Cincin luar adalah tipe split, dan cincin bagian dalam adalah desain integral. Sangat cocok untuk bagian yang membutuhkan akurasi putaran cincin dalam yang tinggi. .
Jenis RE (tipe split lingkaran dalam)
Model seri RE adalah tipe baru yang diproduksi oleh konsep desain tipe XRB, dan dimensi utamanya sama dengan tipe XRB. Strukturnya adalah bahwa cincin bagian dalam adalah tipe split, dan cincin bagian luar adalah desain yang tidak terpisahkan, yang cocok untuk bagian yang membutuhkan presisi putaran tinggi dari cincin bagian luar.

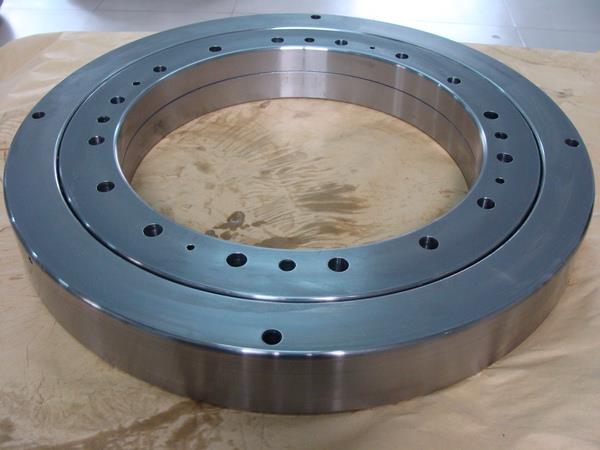

Jenis RU (tipe terintegrasi cincin dalam dan luar)
Model seri RU tidak memerlukan flensel pengikat dan pangkalan pendukung karena telah dikerjakan. Selain itu, karena struktur cincin luar dan dalam yang terintegrasi dengan jok digunakan, pemasangan hampir tidak berpengaruh pada kinerja, sehingga akurasi putaran dan torsi yang stabil dapat diperoleh. Dapat digunakan untuk cincin luar dan rotasi cincin dalam.
Tipe RBC (tipe split ring luar)
Model seri RBC (sesuai dengan seri IKO CRBC) dibangun dengan cincin luar yang terbelah dan cincin bagian dalam merupakan desain integral dengan bantalan roller pelengkap rangka lengkap. Sangat cocok untuk bagian yang membutuhkan akurasi putaran tinggi dari cincin bagian dalam.
Jenis CRBH (tipe integral cincin dalam dan luar)
Cincin dalam dan luar dari seri CRBH semuanya bersatu untuk rotasi cincin luar dan dalam.
Jenis RA (pembagian cincin luar, tipe ultra-tipis)
Seri RA adalah versi ringkas yang mengurangi ketebalan cincin bagian dalam dan luar dari tipe RB hingga batasnya. Cocok untuk bagian yang membutuhkan desain yang ringan dan kompak, seperti robot dan bagian berputar robot.
Tipe SX (tipe split ring luar)
Struktur model seri SX mirip dengan seri RB. Cincin luar adalah struktur dua bagian. Ini terhubung oleh tiga cincin snap musim semi. Cincin bagian dalam dirancang dalam keadaan utuh dan cocok untuk tempat-tempat di mana diperlukan presisi putaran cincin bagian dalam.
Jenis XRU08 (tipe terintegrasi cincin dalam dan luar)
Seri XSU08 mirip dengan seri RU. Cincin dalam dan luar telah dikerjakan untuk memasang lubang, menghilangkan kebutuhan untuk flensa tetap dan penyangga. Berkat struktur cincin dalam dan luar yang terintegrasi dengan jok, pemasangan hampir tidak berpengaruh pada kinerja, sehingga akurasi rotasi dan torsi yang stabil dapat diperoleh. Dapat digunakan untuk cincin luar dan rotasi cincin dalam.
Bantalan bola kontak sudut dorong pertama
Sudut kontak dorong bola kontak sudut kontak umumnya 60 °. Bantalan bola kontak sudut dorong yang umum digunakan umumnya adalah bantalan bola kontak sudut dorong dua arah. Mereka terutama digunakan untuk spindle alat mesin presisi. Mereka umumnya digunakan bersama-sama dengan bantalan rol silinder dua baris untuk menahan poros dua arah. Beban memiliki keunggulan presisi tinggi, kekakuan yang baik, kenaikan suhu rendah, kecepatan tinggi, perakitan nyaman dan pembongkaran.
Bantalan bola alur kedua
Setiap ferrule dari struktur deep groove ball bearing memiliki raceway beralur kontinyu yang memiliki penampang sekitar sepertiga dari keliling khatulistiwa bola. Bantalan bola dalam alur terutama digunakan untuk menahan beban radial dan juga menahan beban aksial tertentu. Ketika jarak radial bantalan gulir dinaikkan, ia memiliki sifat bantalan bola kontak sudut dan dapat menahan beban aksial bergantian dalam dua arah. Dibandingkan dengan jenis bantalan lain dengan ukuran yang sama, jenis bantalan ini memiliki koefisien gesek kecil, batas kecepatan tinggi dan presisi tinggi, yang merupakan jenis bantalan yang disukai pengguna. Bantalan bola alur dalam memiliki struktur sederhana dan mudah digunakan, dan merupakan jenis bantalan dengan batch produksi terbesar dan rentang aplikasi terluas.
Dorong bantalan rol tirus ketiga
Karena elemen bergulir pada bantalan rol tirus dorong adalah rol tirus, busbar bergulir dari busbar bergulir dan ring pada struktur semuanya pada titik tertentu pada pusat aksial bantalan, sehingga permukaan bergulir dapat membentuk gulungan murni dan kecepatan maksimumnya tinggi. Untuk bantalan rol silinder dorong. Fitur: Bantalan rol tirus dorong dapat menahan beban aksial satu arah. Jenis dorong bantalan rol tirus adalah nomor model 90000.
Pengantar bantalan rol silang melintang
Bantalan rol silang terdiri dari dua jenis utama, satu adalah bantalan rol silang bersilang dan yang lainnya adalah bantalan rol tirus silang; bantalan rol silang memiliki sejarah panjang aplikasi di luar negeri, tetapi hanya baru-baru ini di Cina. Ini hanya memasuki cakrawala publik selama beberapa tahun, dan banyak digunakan karena kekhasan dan keunggulannya dengan bantalan lainnya.
Fitur utama :
1. presisi rotasi yang sangat baik. Struktur internal bantalan rol silang mengadopsi rol 90 ° saling tegak lurus (ini juga merupakan nama bantalan rol silang). Roller dilengkapi dengan spacer atau spacer. Mencegah roller roller memiringkan satu sama lain, secara efektif mencegah peningkatan torsi rotasi. Bantalan rol silang silang ini telah dimasukkan dalam yang cepat dan mudah digunakan, selain itu, tidak akan ada kontak atau fenomena penguncian roller; pada saat yang sama, karena cincin dalam dan luar dari bantalan rol silang standar dibagi struktur, jarak bebas dapat disesuaikan bahkan jika Dengan memberikan tekanan, gerakan putar presisi tinggi juga dapat diperoleh.
2. Operasi dan pemasangan Bantalan cross-roller standar yang disederhanakan dibagi menjadi dua bagian dari cincin luar atau cincin dalam. Setelah roller dan penahan dipasang, mereka diperbaiki bersama. Baut pemasangan dan flens pemasangan dapat disesuaikan dengan halus selama pemasangan. Kondisi muatan ideal tercapai, jadi pemasangannya sangat sederhana.
3. Mempengaruhi beban aksial dan radial yang besar. Karena roller disejajarkan secara vertikal satu sama lain melalui spacer pada permukaan rolling 90 ° V-groove, desain ini memungkinkan bantalan roller silang untuk menahan Beban besar di semua arah, seperti beban radial, beban aksial, dan beban momen.
4. Penghematan signifikan dalam ruang pemasangan Ukuran cincin dalam dan luar dari bantalan rol silang diminimalkan. Secara khusus, struktur ultra-tipis adalah ukuran kecil dekat dengan batas dan memiliki kekakuan tinggi, sehingga sangat cocok untuk sambungan atau memutar bagian dari robot industri. Meja putar, bagian robot berputar, meja putar presisi, alat medis, alat ukur, dan perangkat pembuatan IC dari pusat permesinan banyak digunakan.
Pengantar Cross Tapered Roller Bearings
Seri XR bantalan rol tirus silang dirancang untuk memberikan akurasi rotasi dan kekakuan yang tinggi di ruang kecil, menghasilkan penghematan biaya material yang signifikan. Jenis bantalan ini adalah untuk memasang dua set balapan bantalan dan rol pada sudut yang tepat. Rol yang berdekatan menghadap ke arah yang berlawanan. Spacer dipasang di antara roller dan roller. Rol juga dilengkapi dengan spacer pendukung. Ini memungkinkan kedua bagian roller masuk ke ruang yang sama. Sudut dan geometri tirus dari bantalan memungkinkan rentang efektif bantalan menjadi beberapa kali lebih besar dari lebar sebenarnya dari bantalan itu sendiri.
Bantalan seri XR cocok untuk peralatan mesin kecepatan tinggi seperti mesin bor vertikal dan mesin penggiling vertikal. Ini juga sangat cocok untuk banyak perangkat dengan ruang terbatas dan akurasi rotasi tinggi.
Kisaran ukuran
2463.800 mm (4.000 in. Hingga 97.000 in.)
2819.400 mm (11.000 in. Hingga 111.000 in.)
Karakteristik desain
Seri XR memiliki dua baris rol tirus yang disejajarkan secara vertikal oleh spacer pada permukaan kompor berbentuk V 90 °, dan dapat menahan beban di semua arah seperti beban radial dan beban aksial. Kontak saluran pada konstruksi raceway dan roller memberikan akurasi rotasi maksimum, stabilitas tinggi dan kekakuan miring yang lebih besar. Desain yang dapat disetel yang telah dimuat sebelumnya memperpanjang masa pakai bantalan, memaksimalkan kekakuan dan memberikan kecepatan minimum. Spacer nilon memiliki kelembaman rendah dan torsi kecil. Bagian-bagiannya terbuat dari baja karburator permukaan atau electroslag yang dilapisi baja bantalan dengan ketahanan benturan yang baik.
