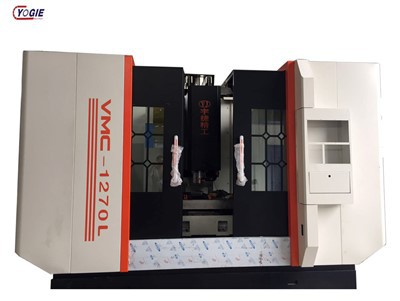

Pusat Pemesinan Vertikal CNC VMC 1270
Fitur
Pemasok Top Cina Pusat Mesin Vertikal CNC 3 sumbu VMC 1270L memotong dengan pemosisian berkecepatan tinggi yang kuat, integrasi mekanis dan listrik, kontrol Chip auVMCatic, dan fitur perlindungan keamanan.
1. Struktur kompak dan komponen spindel kaku baik untuk pemotongan berat;
2.Mudah untuk dibuang dan dilepas, kebulatan benda kerja dan presisi lainnya terjamin;
3. Menara di samping bergerak sepanjang rel memanjang atau melintang;
4. Ada tiga rel silang untuk menopang perosotan;
5. Sekrup bola dan rel linier digunakan untuk memastikan pengumpanan halus dan presisi tinggi;
6. Pegangan yang berbeda, tombol listrik, dan layar CRT ditempatkan pada panel goyang yang sama untuk pengoperasian yang mudah;
7.Mesin mengadopsi struktur pelindung yang sepenuhnya tertutup rapat.
8. Sistem opsional: pengontrol dapat dipilih dari FANUC, Mitsubishi, Siemens, KND,GSK.
Aplikasi
Pusat permesinan vertikal CNC berukuran besar terutama digunakan pada komponen dan cetakan berukuran sedang, benda kerja pada fixture dapat digunakan untuk penyelesaian penggilingan, pengeboran, pemboran, dapat digunakan sekali saja dan dapat juga digunakan untuk beberapa operasi pada komponen dalam jalur produksi.
Spesifikasi
Spesifikasi pusat permesinan vertikal linier dua sumbu
|
pola satuan:mm |
VMC-L650 |
VMC-L850 |
VMC-L850B |
VMC-L1060 |
VMC-L1060 |
VMC-L1150 |
|
Ukuran Meja Kerja |
500×800 |
500×1000 |
550×1000 |
600×1300 |
600×1300 |
600×1200 |
|
Bepergian untuk sumbu X |
600 |
800 |
800 |
1000 |
1000 |
1100 |
|
Bepergian untuk sumbu Y |
500 |
500 |
500 |
600 |
600 |
550 |
|
Bepergian untuk sumbu Z |
500 |
500 |
500 |
600 |
600 |
550 |
|
Jarak dari pusat spindel ke permukaan pemandu kolom |
560 |
560 |
599 |
655 |
660 |
699 |
|
Jarak dari hidung spindel ke permukaan meja |
110-610 |
110-610 |
160-660 |
70-670 |
70-670 |
160-710 |
|
Slot-T meja kerja (ukuran angka*spasi antar) |
3-18×144 |
5-18×90 |
5-18×100 |
5-18×100 |
5-18×00 |
5-18×125 |
|
Lubang lancip pada spindel (model/ukuran pemasangan) |
BT40/ Ø130 |
BT40/Ø150 |
BT40/Ø150 |
BT40/Ø150 |
BT40/Ø150 |
BT40/Ø150 |
|
Kecepatan poros |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000/10000 |
|
Spesifikasi Sekrup Bola Sumbu X&Y&Z |
4012 |
4012 |
451645164512 |
4012 |
4012 |
451645164512 |
|
Pergeseran cepat sumbu X&Y&Z(m/mnt) |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
24,24,18 |
|
Spesifikasi panduan linier untuk sumbu X |
MSA35LA |
MSA35LA |
MSA35E |
MSA45LA |
MSA45LA |
MSA35E |
|
Spesifikasi panduan linier untuk sumbu Y |
MSA35LA |
MSA45LA |
MSA45A |
MSA55LA |
MSA55LA |
MSA45A |
|
Spesifikasi panduan linier untuk sumbu Z |
Rel geser |
Rel geser |
Rel geser |
Rel geser |
Rel geser |
Rel geser |
|
Metode sambungan listrik Sumbu X&Y&Z |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
|
Merekomendasikan memilih dan menggunakan parameter motor utama (daya KW) |
5.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5~15 |
|
Merekomendasikan Pilih dan gunakan parameter mesin listrik X&Y&Z (torsi NM) |
8,10,10 |
10,12,12 |
16,16,16 |
12,16,16 |
12,16,16 |
16,16,16 |
|
Panjang dudukan pelindung rel pemandu (X,Y,Z) |
380,303,190 |
404,303,190 |
352,300,330 |
520,303,275 |
520,303,275 |
525,300,450 |
|
Tinggi blok tumit tempat tidur bubut |
30 |
30 |
30 |
50 |
50 |
30 |
|
bantalan meja kerja |
350Kg |
450Kg |
600Kg |
800Kg |
800Kg |
800Kg |
|
Berat bersih mesin |
4t |
4t |
5t |
6.5t |
5t |
6t |
|
komentar |
Tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
Tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
|
pola satuan:mm |
VMC-L1270 |
VMC-L1370 |
VMC-L1580 |
VMC-L1690 |
VMC-L1890 |
VMC-L1890B |
|
Ukuran meja kerja |
700×1360 |
700×1500 |
800×1700 |
900×1800 |
900×2000 |
900×2000 |
|
Bepergian untuk sumbu X |
1200 |
1300 |
1500 |
1600 |
1800 |
1800 |
|
Bepergian untuk sumbu Y |
700 |
700 |
800 |
900 |
900 |
900 |
|
Bepergian untuk sumbu Z |
600 |
700 |
700 |
600 |
600 |
720 |
|
Jarak dari pusat spindel ke permukaan pemandu kolom |
785 |
757 |
810 |
950 |
950 |
950 |
|
Jarak dari hidung spindel ke permukaan meja |
87-687 |
190-890 |
130-830 |
160-760 |
160-760 |
160-880 |
|
Slot-T meja kerja (ukuran angka*spasi antar) |
5-18×122 |
5-18×135 |
5-22×140 |
5-22×165 |
5-22×165 |
5-22×165 |
|
Lubang tirus spindel (model/ukuran pemasangan) |
BT50/ Ø155 |
BT50/ Ø155 |
BT50/ Ø155 |
BT50/Ø190 |
BT50/Ø190 |
BT50/Ø190 |
|
Kecepatan poros |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000rpm |
8000 |
|
Spesifikasi Sekrup Bola Sumbu X&Y&Z |
5010 |
5010 |
6310,6310,5010 |
5512 |
5512 |
5512 |
|
Pergeseran cepat sumbu X&Y&Z(m/mnt) |
24,24,18 |
24,24,18 |
20,20,15 |
20,20,15 |
20,20,15 |
20,20,15 |
|
Spesifikasi panduan linier untuk sumbu X |
MSA55LS |
MSA45LS (tiga blok geser) |
MSA55LS (tiga blok geser) |
MSA55LS (tiga blok geser) |
MSA55LS (tiga blok geser) |
MSA55LS (tiga blok geser) |
|
Spesifikasi panduan linier untuk sumbu Y |
MSA45LS (empat rel) |
MSA45LS (empat rel) |
MSA45LS (empat rel) |
MSA45LS (empat rel) |
MSA45LS (empat rel) |
MSA45LS (empat rel) |
|
Spesifikasi panduan linier untuk sumbu Z |
Rel geser |
Rel geser |
Rel geser |
Rel geser |
Rel geser |
Rel geser |
|
Metode sambungan listrik Sumbu X&Y&Z |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
Koneksi langsung |
|
Merekomendasikan memilih dan menggunakan parameter motor utama (daya KW) |
11~15 |
11~15 |
15 |
15~18.5 |
15~18.5 |
15~18.5 |
|
Rekomendasikan Pilih dan gunakan parameter mesin listrik X&Y&Z (torsi NW) |
16,16,16 |
16,16,20 |
24,26,26 |
24,30,30 |
26,30,30 |
26,30,30 |
|
Panjang dudukan pelindung rel pemandu (X,Y,Z) |
615,270,250 |
|||||
|
Ketinggian blok tumit tempat tidur bubut |
30 |
30 |
65 |
30 |
30 |
30 |
|
bantalan meja kerja |
1000Kg |
1000Kg |
1500Kg |
1600Kg |
1600Kg |
1600Kg |
|
Berat bersih mesin |
7.5t |
8.5t |
10t |
10.5t |
10.5t |
11t |
|
komentar |
tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
tulang ikan haring Kolom berdiri |
Catatan:Majalah alat dari Taiwan, dapat mencocokkan 24 buah atau 36 buah pisau
Apakah Anda memiliki pertanyaan spesifik tentang pusat permesinan CNC? Hubungi Yogi!Teknisi penjualan kami akan bekerja dengan Anda dari awal hingga akhir untuk memastikan bahwa proyek Anda selesai sesuai kebutuhan Anda.
